一、概述：高低溫循環箱，高低溫循環機，又稱為高低溫試驗箱，高低溫循環箱采用國際流行的制冷控制模式，可以0%~100%自動調節壓縮機制冷功率，較傳統的加熱平衡控溫模式耗能減少30%。高低溫循環箱用于考核產品對周圍環境溫度急劇變化的適應性，是裝備設計定型的鑒定試驗和批產階段的例行試驗中不可缺少的試驗。

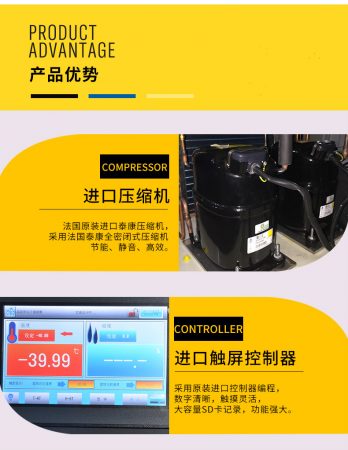

二、高低溫循環箱可程序觸摸屏控制器：
1、采用超大熒幕觸摸式熒幕畫面，熒幕操作簡單，程序編輯容易。
2、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由熒幕顯示。
3、具有100組程序1000段999循環步驟的容量，每段時間設定最大值為99小時59分。
4、資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機。
5、具有P.I.D自動演算功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
6、具有RS-232或RS-485通訊界面，可在計算機上設計程序，監視試驗過程并執行開關機等功能。（選配）

三、高低溫循環箱性能指標：
規格型號：KSD-HL-100/150/225/408/800/1000（A、B、C、D、E）
容量：
150升內箱尺寸（寬*高*深）：500X600X500mm
225升內箱尺寸（寬*高*深）：600X750X500mm
408升內箱尺寸（寬*高*深）：600X850X800mm
800升內箱尺寸（寬*高*深）：1000X1000X800mm
1000升內箱尺寸（寬*高*深）：1000X1000X1000mm
溫度范圍：
A表示：-20℃～+150℃，B表示：-40℃～+150℃，C表示：-60℃～+150℃，D表示：-70℃～+150℃
溫度精度：±0.01℃
溫度波動度：±0.5℃
溫度均勻度：±2.0℃
濕度范圍：20%RH～98%RH
濕度精度：±0.1%R.H
濕度波動度：±2.0%R.H.
濕度均勻度：±3%R.H.
升溫速率：平均3℃/min（非線性、空載時；從常溫+25℃升至+85℃約20min）；可按要求定制非標規格
降溫速度：平均1℃/min（非線性、空載時；從常溫+25℃降至-40℃約65min）；可按要求定制非標規格；

四、高低溫循環箱的結構設計：
1.內箱材質: 鏡面不銹鋼板(SUS #304 ) ；
2.外箱材質: 紗面不銹鋼；
3.同溫層結構設計：有效避免箱體頂部凝結；
4.保溫層： 保溫絕緣層（硬質Polyurethane發泡+玻璃棉，10MM厚）；
5.箱門: 單片門，單窗口，左開。平面嵌入式把手，后鈕:SUS #304。雙道隔熱氣密迫緊，有效隔絕箱體內外熱交換；
6.觀測視窗： 三層真空玻璃，便于觀察試品使用。尺寸：220x280x40mm；
7.窗口防汗設計： 電熱裝置，防止水氣凝結；
8.照明設計： 高亮度視窗照明燈，便于觀察試品；

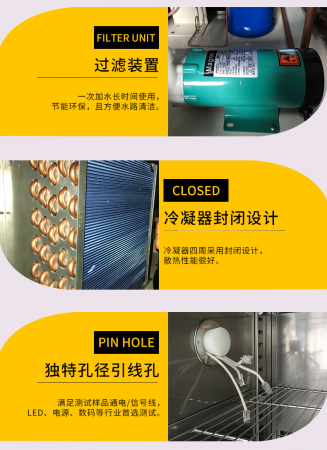

9.測試孔： 機體左側ψ50mm 附不銹鋼孔蓋1只,硅膠塞頭1只；
11.箱內置物架： 不銹鋼方型沖孔鋼板置物架2片及軌道2組（調整間距）；
12.機臺滑輪： 方便移動與強力螺栓配套使用。

五、高低溫循環箱滿足標準：
性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子產品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子產品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)
GJB150.3(ML-STD0-810D)高溫試驗方法
GJB150.4(MIL-STD-810D)低溫試驗方法
GJB150.9-1986《軍用設備環境試驗方法：濕熱試驗》
GJB4.5-1983《船舶電子設備環境試驗恒定濕熱試驗》
GJB4.6-1983《船舶電子設備環境試驗交變濕熱試驗》
GJB367.2-1987《軍用通信設備通用技術條件環境試驗方法》411 濕熱試驗
GJB360.8-87(MIL-STD-202f)高溫壽命試驗
GB/T5170.2-96《溫度試驗設備》
GB/T5170.5-96《濕熱試驗設備》
GB10592-93《高、低溫試驗箱技術條件》
GB10586-93《濕熱試驗箱技術條件》
